產 品 說 明：
本系列電子皮帶秤是在皮帶傳送機上對散狀物料進行連續計量的理想設備，具有結構簡單、稱量準確、使用穩定、操作方便、維護量小等優點，不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕等環境，廣泛應用于建材、冶金、電力、化工、煤炭、礦山、港口等行業的輸送過程計量。
ICS系列電子皮帶秤分別有單托輥、雙托輥、三托輥及四托輥等幾種秤體可供選擇，雙托輥秤體計量精度高，安裝方便，易維護，使用較為廣泛。

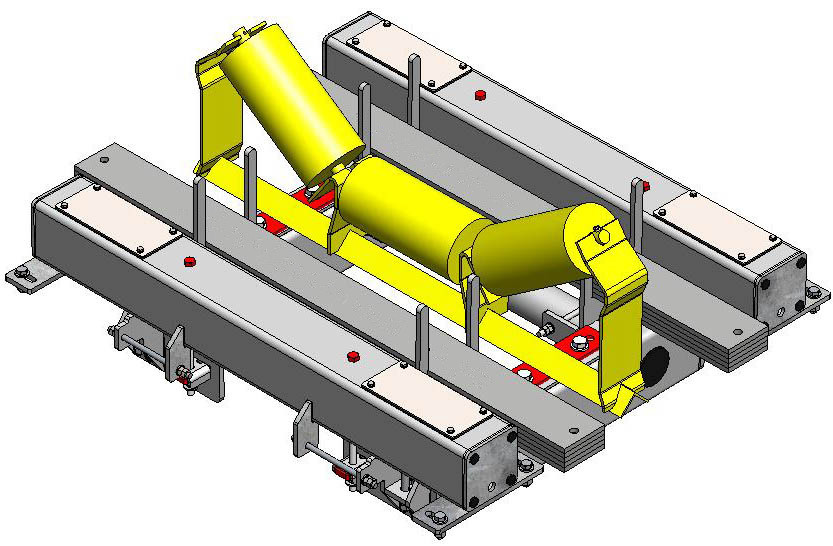

ICS系列電子皮帶秤由稱重橋架、稱重傳感器、測速傳感器、稱重儀表、測速滾筒和安裝附件等組成。（注：當皮帶輸送機為調速時需加裝測速傳感器及測速輪）
1、承重架 2、稱重橋 3、原輸送機托輥改制計量托輥 4、測速車及測速傳感器 5、輔助輥 6、輸送機框架
【主要構成部件】
稱重傳感器：4只
速度傳感器：1只
計量托輥（選配件）：4組
儀表：1臺
傳力杠桿：杠架式
耳軸支點：無
我公司選用的稱重傳感器為電阻應變片式拉（壓）力傳感器。
【稱重傳感器主要技術參數】
非線性：小于額定輸出的0.05%；
重復性：小于額定輸出的0.03%；
滯后：小于額定輸出的0.03%；
溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃
安全過載：150%
【測速傳感器】
◆連接在專用的測速滾筒上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差；
◆鑄鋁外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝；
◆無碳刷式脈沖發生器，不需調整、校準、無需維修；
◆最新的軟連接技術，更有效地保證了測速精度；
◆測速范圍：0-4.0m/s
【測速滾筒】
精密的測速滾筒安裝在輸送機架上，保持和輸送機同步運轉。

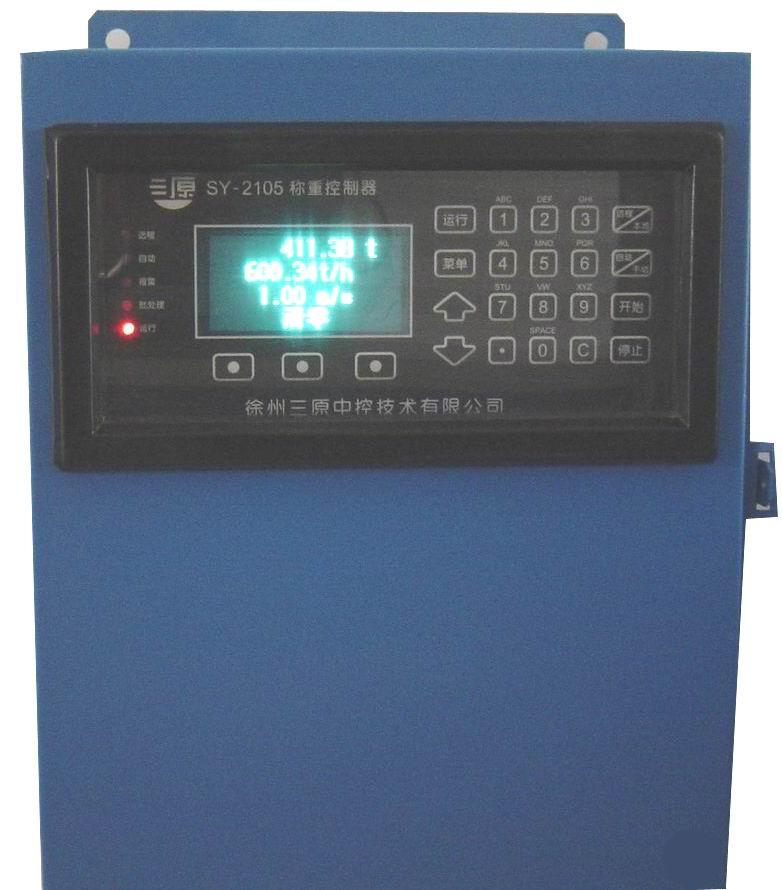

【稱重控制器】
1、綜合精度：±0．01℅；
2、顯示器為四行液晶/熒光顯示，顯示瞬時流量、累積量、皮帶機運行參數；
3、滾動菜單，可作參數輸入，設定中文顯示，操作簡單；
4、多種標定方法，可自動調整零點和間隔，自動零點跟蹤；
5、遠程計數采用無觸點形式，輸出交流或直流信號；
6、電流輸出接口（可選）：可輸出與流量成正比的0～20mA或4～20mA電流;
7、通訊接口（可選）：標準RS232C、RS485C接口；
8、可以設定的流量：PID調節功能，實現配料控制;
9、打印接口（打印機可選）：并行打印機；
10、儀表結構：有嵌入式和壁掛式兩種，可滿足各種現場的不同要求.
【工作條件】
系統精度：±1%-±0.125%
秤量范圍：0～8000t/h
皮帶速度：0～4m/s
皮帶輸送機傾角：0～22°
遠傳傳輸：1200m
機械：-20℃～50℃
儀表：-20℃～40℃
電源電壓：220V（±10%、-15%）
50HZ±2%
電子皮帶秤的特點：
1、電子皮帶秤為全懸浮式結構，可選Ａ、Ｂ兩種型式，無耳軸支點和可移動件，維護量小；
2、電子皮帶秤單元組件結構，力傳遞環節少，安裝簡捷，方便；
3、電子皮帶秤獨特的矩形杠桿，鋼性好、無形變、零點穩定性好；
4、電子皮帶秤抗側向力、抗水平力，有效減少了皮帶跑偏和落料偏移對系統精度的影響；
5、電子皮帶秤四只稱重傳感器，受偏載影響小、平穩、計量精度高；
6、電子皮帶秤稱重區域廣，三組或四組托輥使皮帶對稱重精度影響最��；
7、電子皮帶秤粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，電子皮帶秤秤架采用不銹鋼制造或進行防腐處理。
皮帶秤工作原理：
電子皮帶秤稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
外形尺寸和安裝示意圖：
| 帶寬 |
650 |
800 |
1000 |
1200 |
1400 |
>1400 |
| A |
720 |
920 |
1150 |
1400 |
1600 |
|
| B |
870 |
1070 |
1130 |
1550 |
1750 |
|
| C |
920 |
1120 |
1350 |
1600 |
1800 |
|
安裝示意圖：

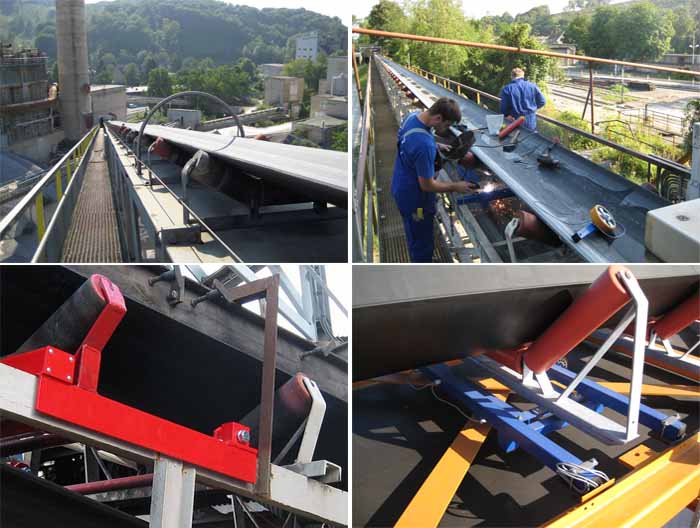

以下是客戶使用案列：
圖一：
圖二：
圖三：
圖四：
圖五：
